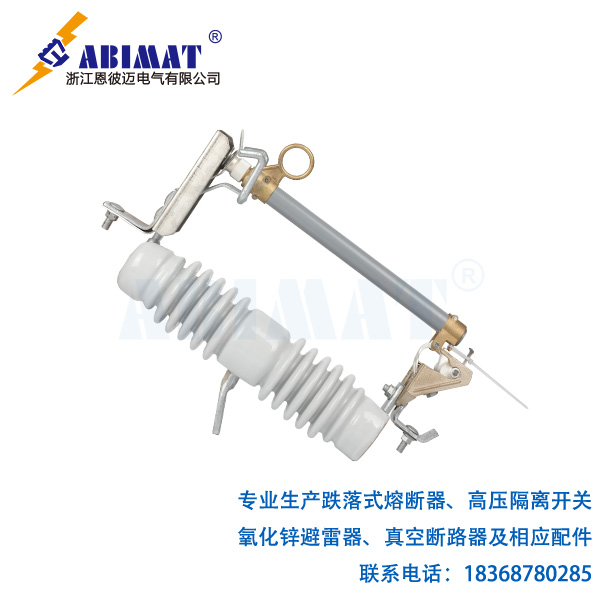

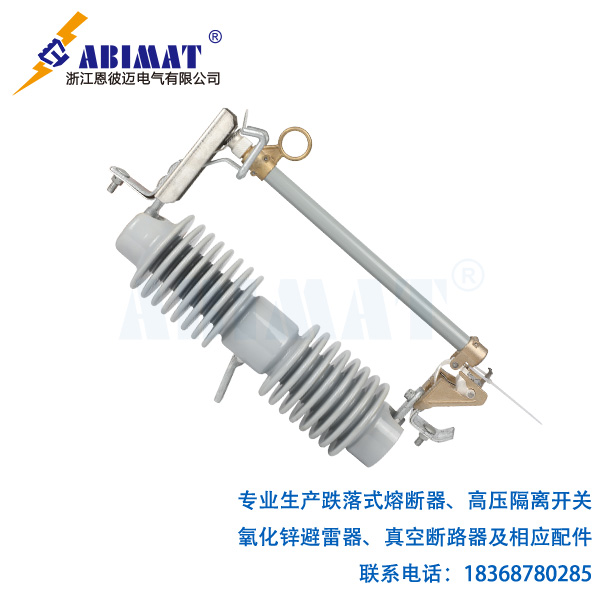

一、整體結構尺寸
就總高度而言，恩彼邁跌落式熔斷器標準型的高度介于1200 - 1500mm之間。
絕緣子高度：650±10mm（爬電比距≥25mm/kV）
金屬支架高度處于550 - 800mm之間，其熱鍍鋅層厚度不低于80μm。
安裝中心距：
水平安裝（RW10系列）時，其規格為160±2毫米。
垂直安裝（RW11 系列）：200±2mm
二、熔管組件尺寸
熔管本體：
外徑：φ36-42mm（±0.5mm）
長度：290-350mm（按額定電流分級）
壁厚為3.5±0.3mm（石英砂密度介于1.8 - 2.0g/cm3之間）。
觸頭系統：
上觸頭行程為50±2mm。
下觸頭夾緊力：80-120N
接觸面的曲率半徑為R8 - R10mm。
三、關鍵配合尺寸
滅弧間隙：
靜態：120毫米，誤差為±5毫米。
動態（分閘）：其距離應大于等于200毫米。
機械聯動：
操作環內徑：φ25+0.5mm
轉軸直徑：φ16h7
扭力彈簧的預緊角為：30°±2°。
四、特殊環境適配
高海拔型（H 級）：
傘裙間距：45mm（常規 35mm）
熔管加長：增加50mm。
污穢地區型（W級）：
傘徑：φ120mm（常規 φ90mm）
增設輔助傘裙（其間距不超過20毫米）。
五、檢測標準
三維測量：關鍵尺寸 CPK≥1.33，形位公差≤0.2mm
動態驗證：跌落軌跡偏差≤5°，分合閘不同期性≤3ms
